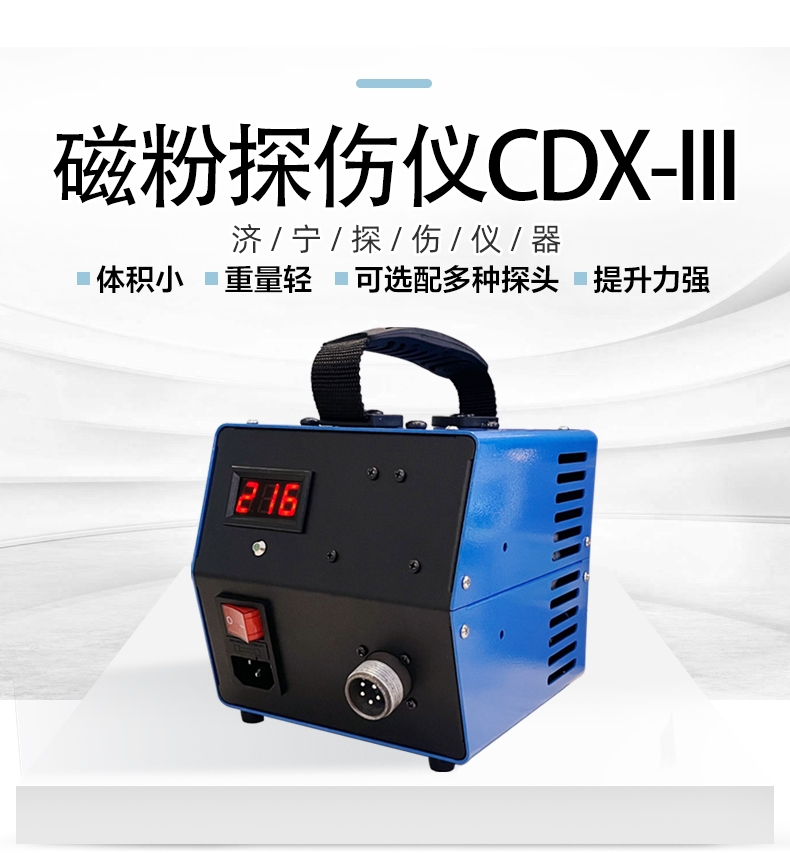

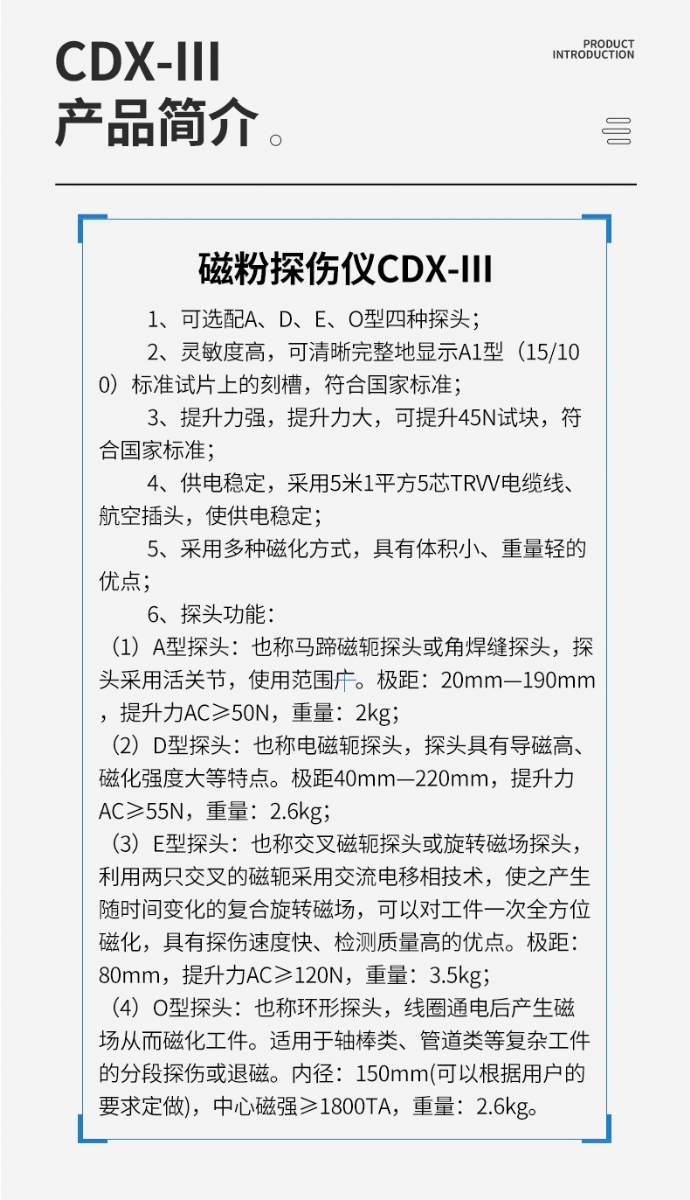

磁粉探伤仪CDX-III

一、功能特点：

1、可选配A、D、E、O型四种探头：

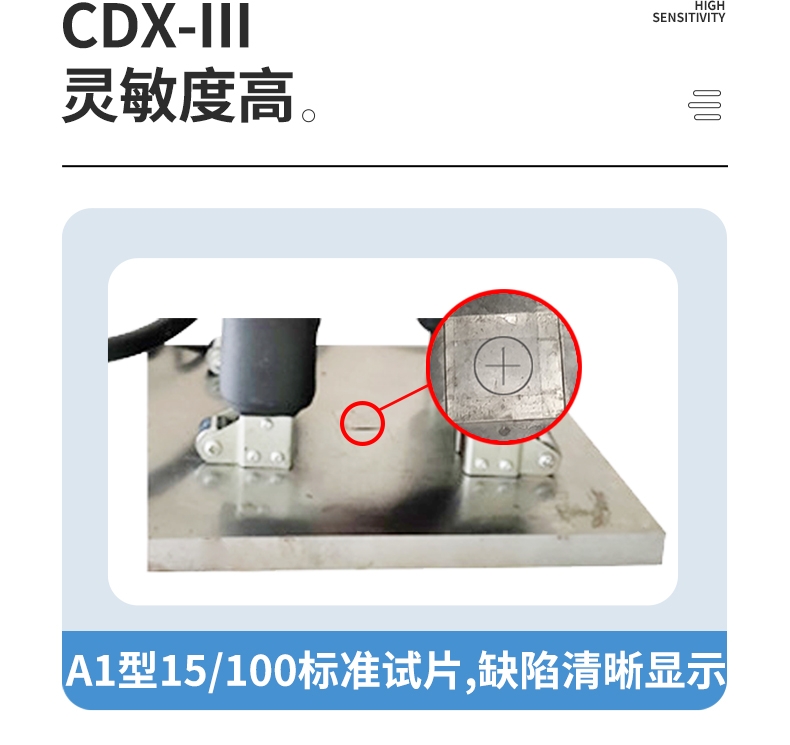

2、灵敏度高，可清晰完整地显示A1型（15/100）标准试片上的刻槽，符合国家标准；

3、提升力强，提升力大，可提升45N试块，符合国家标准；

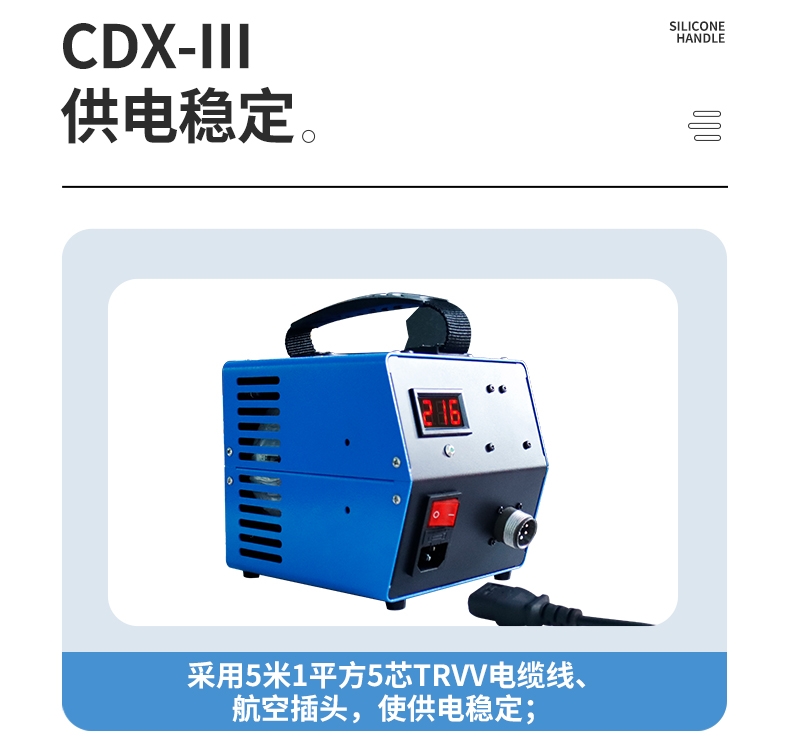

4、供电稳定，采用5米1平方5芯TRVV电缆线、航空插头，使供电稳定；

5、采用多种磁化方式，具有体积小、重量轻的优点；

6、探头功能：

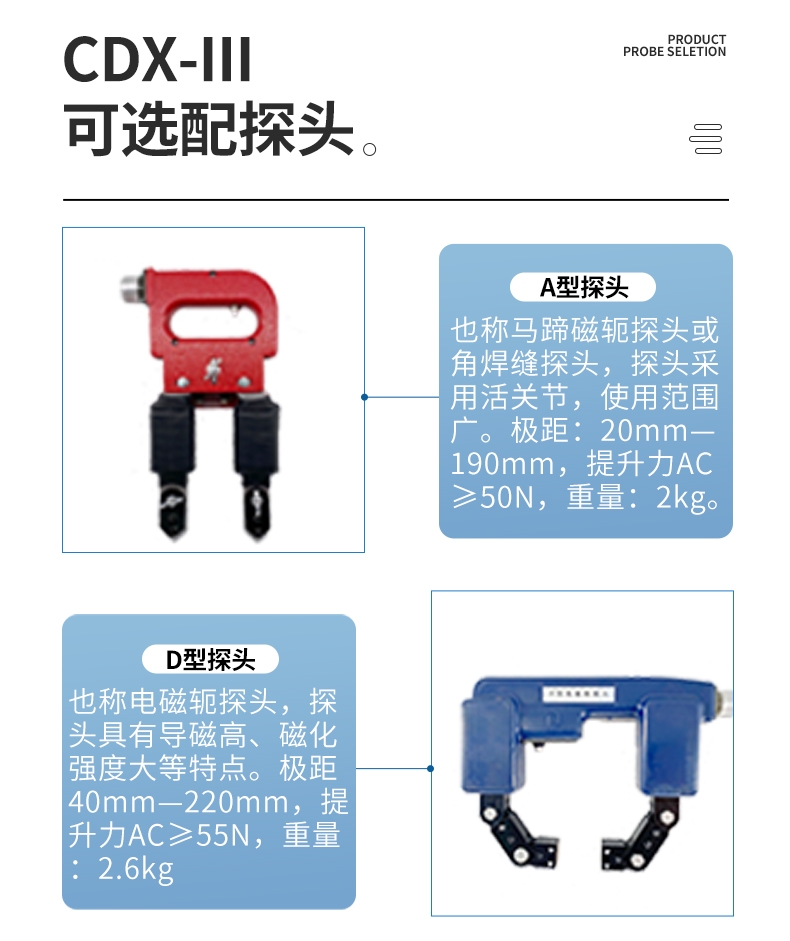

（1）A型探头：也称马蹄磁轭探头或角焊缝探头，探头采用活关节，使用范围广。极距：20mm—190mm，提升力AC≥50N，重量：2kg；

（2）D型探头：也称电磁轭探头，探头具有导磁高、磁化强度大等特点。极距40mm—220mm，提升力AC≥55N，重量：2.6kg；

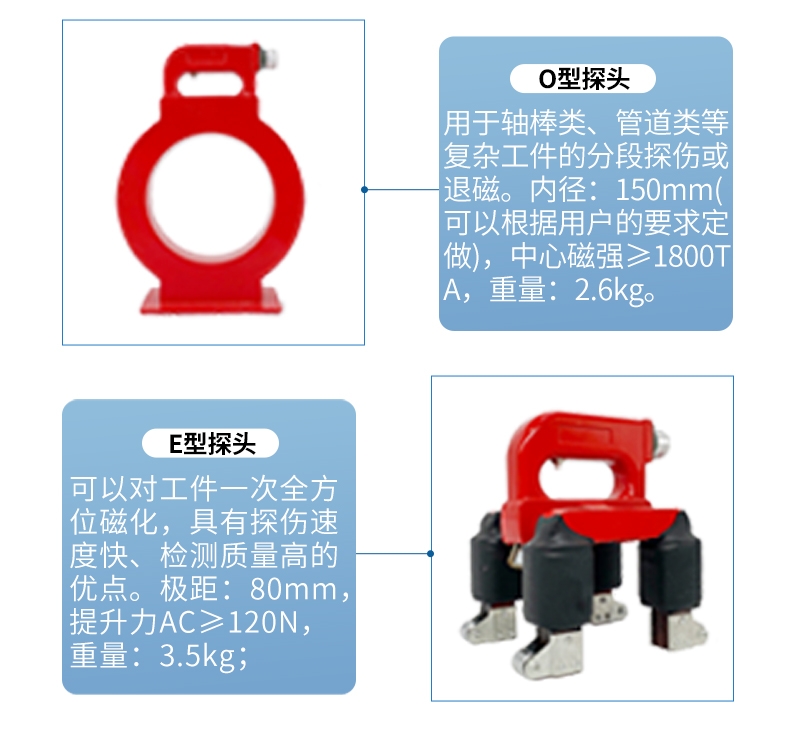

（3）E型探头：也称交叉磁轭探头或旋转磁场探头，利用两只交叉的磁轭采用交流电移相技术，使之产生随时间变化的复合旋转磁场，可以对工件一次quan方位磁化，具有探伤速度快、检测质量高的优点。极距：80mm，提升力AC≥120N，重量：3.5kg；

（4）O型探头：也称环形探头，线圈通电后产生磁场从而磁化工件。适用于轴棒类、管道类等复杂工件的分段探伤或退磁。内径：150mm(可以根据用户的要求定做)，中心磁强≥1800TA，重量：2.6kg。

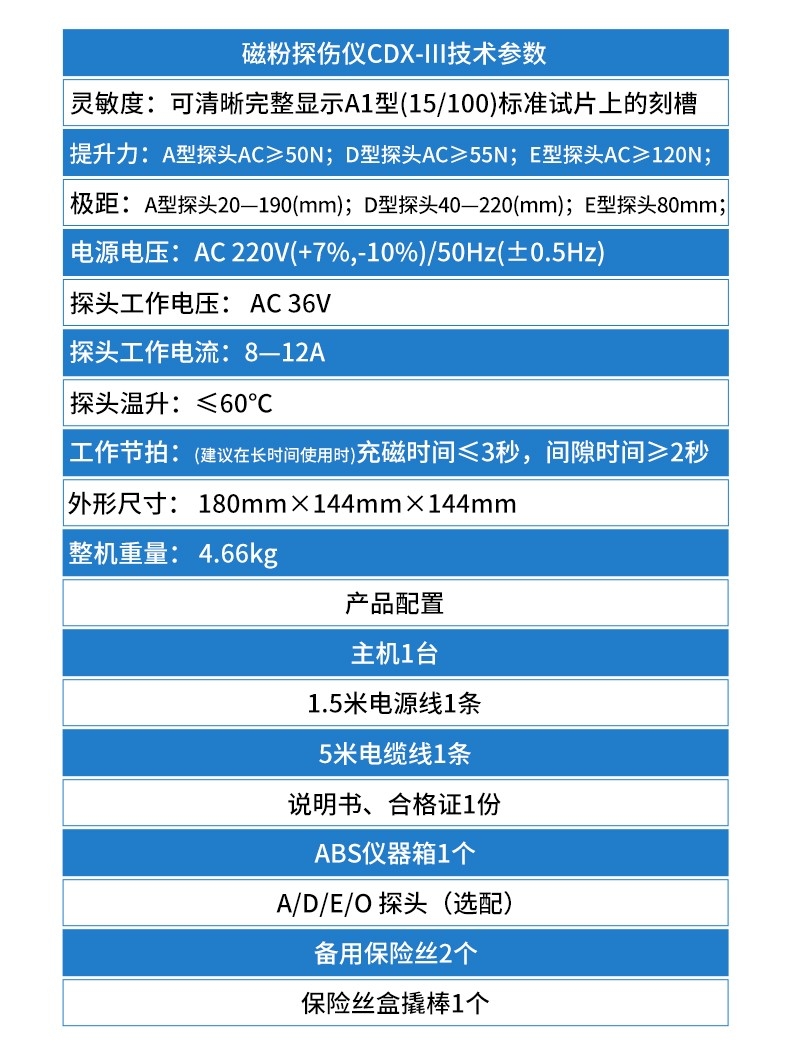

二、技术参数：

1、灵敏度：可清晰完整显示A1型（15/100）标准试片上的刻槽；

2、提升力：

A型探头AC≥50N；

D型探头AC≥55N；

E型探头AC≥120N；

3、极距：

A型探头20mm—190mm；

D型探头40mm—220mm；

E型探头80mm；

4、电源电压：AC 220V(+7%,-10%)/50Hz(±0.5Hz)；

5、探头工作电压： AC 36V；

6、探头工作电流：8—12A；

7、探头温升：≤60℃；

8、工作节拍：（建议在长时间使用时）充磁时间≤3秒，间隙时间≥2秒；

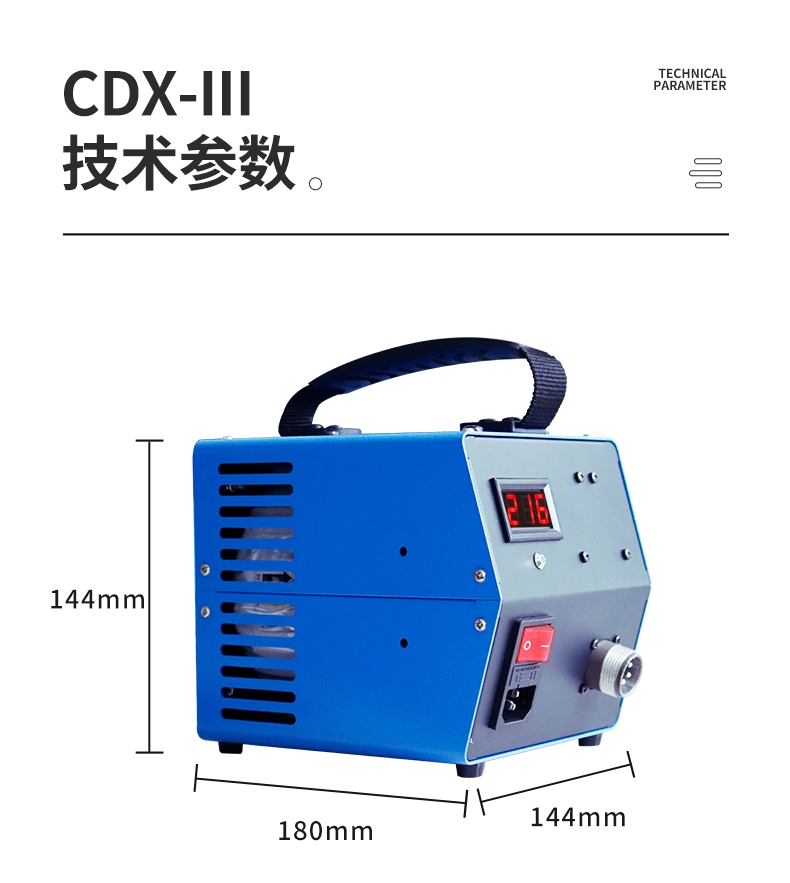

9、外形尺寸： 180mm×144mm×144mm；

10、整机重量： 4.66kg；

三、配置清单：

1、主机1台；

2、1.5米电源线1条；

3、5米电缆线1条；

4、说明书、合格证1份；

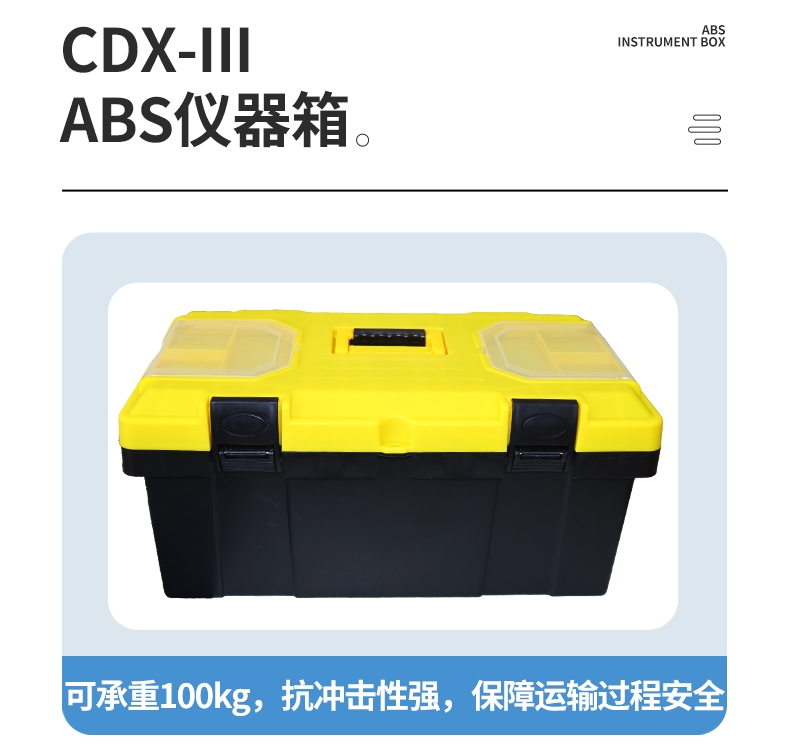

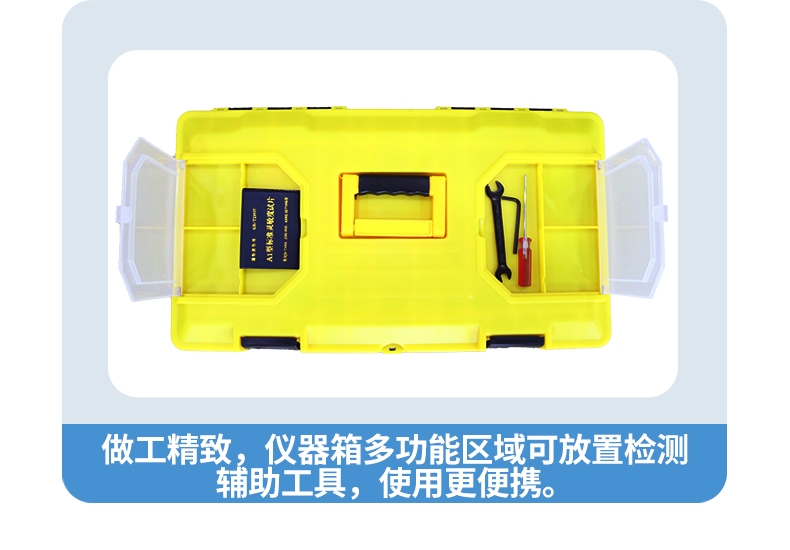

5、ABS仪器箱1个；

6、A/D/E/O 探头（选配）；

7、备用保险丝2个；

8、保险丝盒撬棒1个。
