X射线探伤小知识以及X射线探伤机的选择

工业X射线探伤机，习惯上按结构分为两大类，携带式（便携式）和移动式（固定式）。

（一）携带式X射线探伤机

携带式X射线探伤机供造船、石油、化工、机械、航天、交通和建筑等工业部门检查船体、管道、高压容器、锅炉、飞机、车辆和桥梁等材料、零部件加工焊接质量，以及各种轻金属、橡胶、陶瓷等加工件的质量。利用X射线透照摄影的方法，从X射线胶片上显示出材料加工成的零件和焊接的内部缺陷，以评定制品的质量。

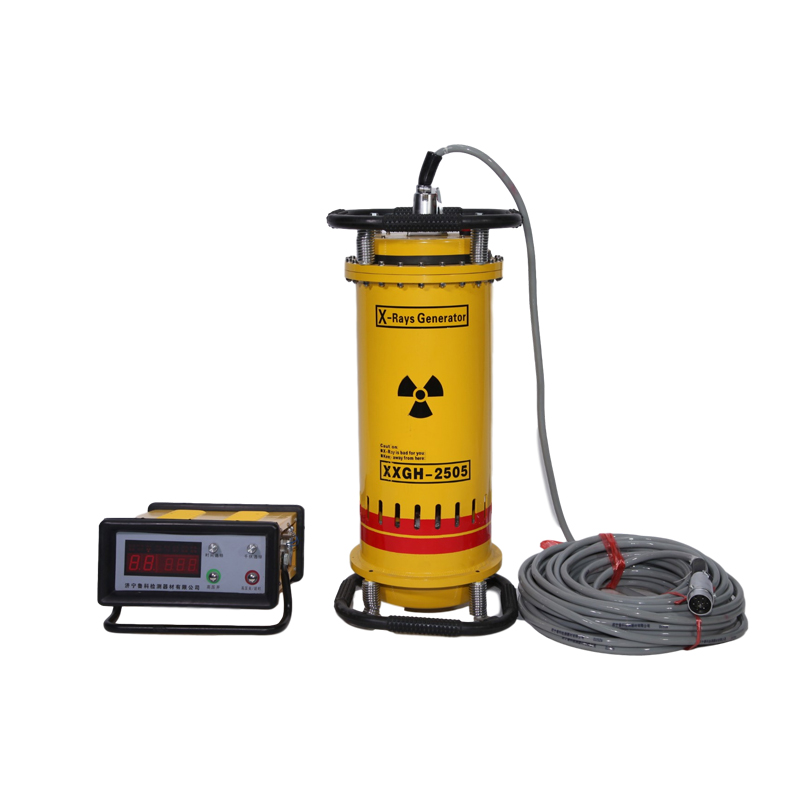

携带式X射线探伤机利用SF6气体绝缘，体积小、重量轻，特别是变频比工频X射线探伤机更能代表X射线探伤机的发展方向。该机由操纵台、X射线发生器和低压连接电缆三部分组成。

携带式探伤机分定向辐射、周向辐射两种。定向辐射是固定的，射线束辐射圆锥角一般在40°～45°范围。周向辐射射线束是在与X射线管轴线成垂直方向的360°圆周上同时辐射X射线，这对于检测大口径管件和球形容器的环形焊缝，通过一次曝光可以完成整个焊缝的探伤照相工作，因而可以大大地提高检测效率。

携带式探伤机有玻璃壳X射线管和波纹陶瓷X射线管两种：

玻璃壳X射线管，目前国内外使用比较普遍，因为它制造比较简单，造价低廉。波纹陶瓷X射线管，目前多使用在变频气绝缘携带式X射线机上，它具有使用寿命长等金属陶瓷管的一些特点。

（三）   X射线探伤机的选择

怎样根据需要去购置合适的，既经济又实用的X射线探伤机，就必须正确地选择X射线探伤机。一般选择X射线探伤机都要考虑穿透能力、X射线管焦点大小、被检工件形状等。
X射线探伤机的穿透能力取决于X射线探伤机的容量，既X射线探伤机的管电压，管电压愈高，X射线愈硬，能量愈大，穿透能力就愈强，穿透能力与管电压平方成正比。另外，在相同的管电压下，还与被检验工件的材质的密度等性质有关,也就是与被检验工件对X射线的衰减能力有关。对于钢铁等重金属以及较厚的工件，由于其对X射线的衰减能力较强，故应选择管电压较高的X射线探伤机；而对于铝、镁等轻金属和较薄的工件，可以选择管电压较低的X射线探伤机。
对于圆形的工件，如锅炉简体或容器上的环焊缝，应首先考虑选择周向曝光的射线探伤机，以提高工件效率，减轻劳动强度，减少放射线损伤。
对于工件较小，移动方便的，可选用移动式探伤机（固定式）X射线探伤机，而对工件笨重或高大设备，移动不方便，可选用携带式X射线探伤机。
