乘法口诀表，五笔背字根，氢氦锂铍硼，唱念做打功，学乃无崖子，好技巧早收藏。。。

  一、 探伤人员要评片，四项指标放在先*，底片标记齐又正，铅字压缝为废片。

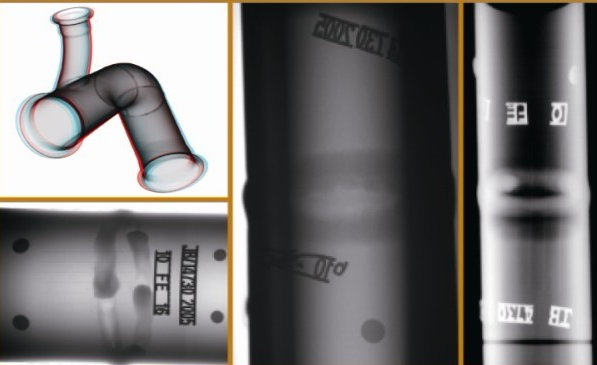

二、 评片开始一件，先找四条熔合线，小口径管照椭圆，根部都在圈里面。
三、 气孔形象明显，中心浓黑边缘浅，夹渣属于非金属，杂乱无章有棱边。
四、 咬边成线亦成点，似断似续常相见，这个缺陷好定，位置就在熔合线。
五、 未焊透是大缺陷，典型图象成直线，间隙太小钝边厚，投影部位靠中间。
六、 内凹只在仰焊面，间隙太大是关键，内凹未透要分清，内凹透度成弧线。
七、 未熔合它斜又扁，常规透照难发现，它的位置有规律，都在坡口与层间。
八、 横裂纵裂都危险，横裂多数在表面，纵裂分布范围广，中间稍宽两端尖。
 九、 还有一种冷裂纹，热影响区常发现，冷裂具有延迟性，焊完两天再拍片。
十、 有了裂纹很危险，斩草除根保安全，裂纹不论长和短，全部都是Ⅳ级片。
   十一、 未熔和也很危险，黑度有深亦有浅，一旦判定就是它，亦是全部Ⅳ级片。
   十二、 危害缺陷未焊透，Ⅱ级焊缝不能有，管线根据深和长，容器跟着条渣走。
十三、 夹渣评定莫着忙，分清圆形和条状，长宽相比3为界，大于3倍是条状。
   十四、 气孔危害并不大，标准对它很宽大，长径折点套厚度，中间厚度插入法。
十五、 多种缺陷大会合，分门别类先评级，2类相加减去Ⅰ，3类相加减Ⅱ级。
  十六、 评片要想快又准，下拜焊工当先生，要问诀窍有哪些，焊接工艺和投影。

（注：四项指标系底片的黑度、灵敏度、清晰度、灰雾度必须符合标准的要求。）
